ڈویل پن تکنیکی معلومات

ڈوول پن بیلناکار آلات ہیں جن کا مقصد مختلف ورک پیس کو ایک ساتھ جوڑنے کے لیے ساز و سامان کے اندر مضبوطی سے جوڑنا ہے۔ وہ سیدھ میں الیکٹرانکس کو دوبارہ جمع کرنے کے لئے اچھی طرح سے کام کرتے ہیں۔

dowel pin

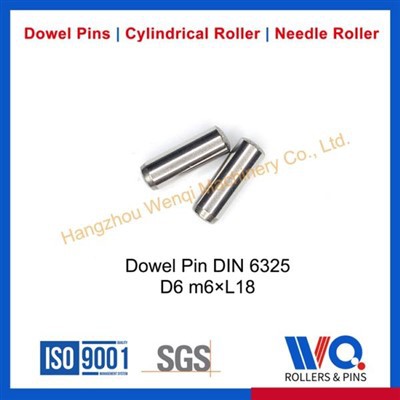

ڈویل پن کا خاکہ

مواد:

کھوٹ سٹیل ۔سٹیل کی تمام اقسام میں سب سے مضبوط ہے۔ اس میں اعلی تناؤ کی طاقت ہے اور یہ پہننے، تھکاوٹ اور گیلنگ کے لیے بہترین مزاحمت پیش کرتا ہے۔

سٹینلیس سٹیلگرمی کے خلاف بہترین مزاحمت کے ساتھ ایک مضبوط، سنکنرن مزاحم مرکب ہے۔ یہ اعلی کشیدگی، بیرونی، اور corrosive ایپلی کیشنز میں استعمال کیا جاتا ہے.

معیارات:

دینمختلف حصوں اور صنعتوں کے لیے جرمن معیارات کو منظم کرتا ہے، لیکن اس کا پہلا معیار - 1918 میں شائع ہوا، DIN ٹائم لائن کے مطابق - ٹیپر پنوں کی تیاری کو منظم کرتا ہے۔ جیسے جیسے تنظیم میں اضافہ ہوا، اس نے معیار کی یقین دہانی پر توجہ دینے کے ساتھ معیارات کی ایک وسیع رینج کو گھیر لیا۔ اس نے 1961 میں آئی ایس او میں شمولیت اختیار کی جب خود کو یورپی معیارات میں ایک اہم آواز کے طور پر قائم کیا۔

DIN 6325 Dowel پن بغیر ہیڈ لیس متوازی پنوں کو سخت اور ایک عین قطر پر گرا دیا جاتا ہے۔ ایک سرے کو 15 ڈگری پر چیمفرڈ کیا جاتا ہے اور اندراج میں مدد کے لیے ریڈیئس کیا جاتا ہے جبکہ دوسرے سرے کو ریڈیئس کیا جاتا ہے۔

آئی ایس اویہ شاید سب سے زیادہ معروف معیاری تنظیم ہے، کیونکہ یہ صنعتوں میں تقریباً 25،000 معیارات کی مالک ہے۔ فاسٹنر کے دائرے میں، بہت سے ISO معیارات DIN معیارات کے طور پر شروع ہوئے ہیں۔ اس طرح کے معیارات کے اب مختلف نام ہوسکتے ہیں، لیکن وہ بنیادی طور پر ایک ہی چیز ہیں (کچھ معمولی تغیرات موجود ہیں)۔ مثال کے طور پر، ISO 133337 DIN 7346 کے نام سے جانا جاتا تھا۔ دونوں نام ایک ہی معیار کی نمائندگی کرتے ہیں، جو میٹرک لائٹ ڈیوٹی رول پن کے طول و عرض کو منظم کرتا ہے۔

آئی ایس او 8734 ڈوول پن سیدھے ہیڈ لیس شیئر فاسٹنرز ہیں جن کے سرے چیمفرڈ ہوتے ہیں۔ ایک ISO 8734 ڈوول پن اس کے اندراج اور سیدھ میں مدد کرتا ہے۔ ISO 8734A سادہ اسٹیل متوازی ڈویل پن حصوں کو جگہ پر رکھنے میں مدد کرتا ہے۔ یہ پن قطعی جزوی قطر اور لمبائی میں تیار کیے جاتے ہیں۔
